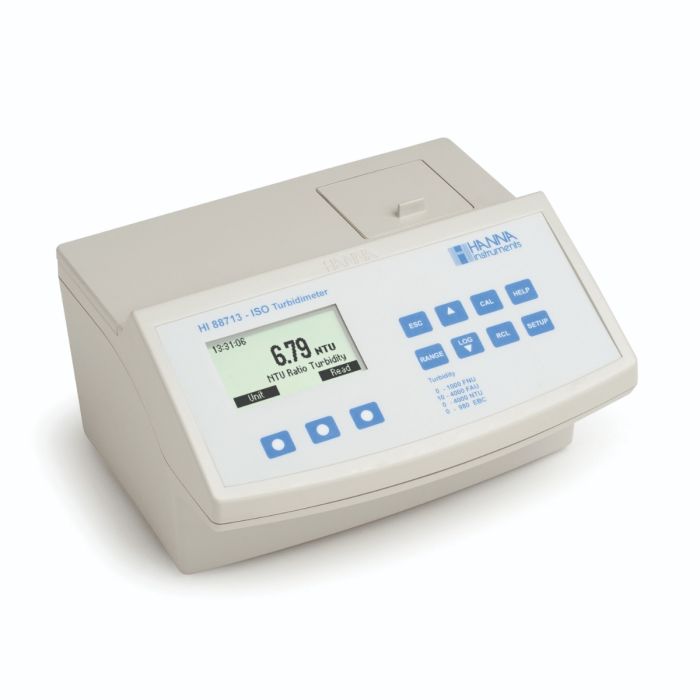

ISO 7027 Precizni stolni merač zamućenja

HI88713 Precizni ISO stolni merač zamućenja je specijalno dizajniran za merenje kvaliteta vode, pružajući pouzdana i precizna očitavanja, čak i unutar niskih opsega zamućenosti. Instrument je zasnovan na najsavremenijem optičkom sistemu koji garantuje precizne rezultate, obezbeđuje dugoročnu stabilnost i minimizira zalutalu svetlost i smetnje u boji. Periodična kalibracija sa isporučenim standardima kompenzuje sve varijacije u intenzitetu volframove lampe. Okrugle kivete od 25 mm sastavljene od specijalnog optičkog stakla garantuju ponovljivost merenja zamućenosti.



Karakteristike



Četiri režima merenja - HI88713 ima četiri opcije za merenje zamućenosti: FNU (Formazin nefelometrijske jedinice), FAU (Formazin jedinice slabljenja) i NTU (Nefelometrijske jedinice zamućenja) odnos i režim s ai bez zamućenja. Opsezi zamućenosti za svaki režim su 0,00 do 1000 FNU, 10,0 do 4000 FAU, 0,00 do 4000 NTU (režim odnosa) i 0,00 do 1000 NTU (režim bez odnosa).



Višestruke merne jedinice zamućenja – zamućenost se može čitati kao Formazin nefelometrijske jedinice (FNU), Formazin jedinice slabljenja (FAU), jedinice Evropske konvencije o pivarstvu (EBC) i nefelometrijske jedinice zamućenja (NTU).



U skladu sa ISO - HI88713 ispunjava i prevazilazi zahteve metode ISO 7027 za merenje zamućenosti korišćenjem infracrvenog LED izvora svetlosti.



Kalibracija - HI88713 ima moćnu funkciju kalibracije koja kompenzuje varijacije u intenzitetu svetlosti. Kalibracija se može obaviti korišćenjem isporučenih rešenja za kalibraciju ili standarda koje je pripremio korisnik. Kalibracija zamućenosti u dve, tri, četiri ili pet tačaka može se izvršiti korišćenjem isporučenih (<0,10, 15, 100, 750 FNU i 2000 NTU) standarda. Tačke kalibracije se mogu modifikovati ako se koriste standardi koje je pripremio korisnik.



AMCO AEPA-1 primarni standard zamućenja - Standarde koje je isporučio AMCO AEPA-1 priznaje kao primarni standard od strane USEPA. Ovi netoksični standardi su napravljeni od polimernih kuglica stiren divinilbenzena koje su ujednačene po veličini i gustini. Standardi su za višekratnu upotrebu i stabilni sa dugim rokom trajanja.



GLP podaci - HI88713 poseduje kompletne GLP (Dobra laboratorijska praksa) funkcije koje omogućavaju praćenje uslova kalibracije. Podaci uključuju tačke kalibracije, datum i vreme.



Evidentiranje podataka - Do 200 merenja može biti uskladišteno u internoj memoriji i opozvano u bilo kom trenutku.



Prenos podataka – Za dalje opcije skladištenja ili analize, evidentirani podaci se mogu preuzeti na Windows kompatibilan PC pomoću USB porta i softvera HI92000.



Režim tutoriala – Jedinstveni režim uputstva pruža dodatne informacije koje pomažu korisniku tokom merenja. Kada je omogućeno, instrument prikazuje objašnjenja i dugme za potvrdu kada treba da se izvrši priprema ili druga operacija.



Kontekstualna pomoć – Kontekstualna pomoć je uvek dostupna preko namenskog dugmeta POMOĆ. Jasne poruke i uputstva su dostupni na ekranu da brzo i lako vode korisnike kroz podešavanje i kalibraciju. Prikazane informacije pomoći odnose se na postavku/opciju koja se prikazuje.



Grafički LCD displej sa pozadinskim osvetljenjem – Grafički LCD displej pruža interfejs koji je lak za razumevanje, prilagođen korisniku. Sve poruke su u običnom tekstu što ih čini lakim za čitanje.



Zamućenost je jedan od najvažnijih parametara koji se koristi za određivanje kvaliteta vode za piće. Nekada se smatralo uglavnom estetskom karakteristikom vode za piće, postoje značajni dokazi da je kontrola zamućenosti kompetentna zaštita od patogena. Zamućenost je jedan od najvažnijih parametara koji se koristi za određivanje kvaliteta vode za piće. Nekada se smatralo uglavnom estetskom karakteristikom vode za piće, postoje značajni dokazi da je kontrola zamućenosti kompetentna zaštita od patogena. U prirodnoj vodi, merenja zamućenosti se vrše da bi se izmerio opšti kvalitet vode i njena kompatibilnost u aplikacijama koje uključuju vodene organizacije. Praćenje i prečišćavanje ili otpadne vode nekada su se zasnivali isključivo na kontroli zamućenosti. Trenutno, merenje zamućenosti na kraju procesa prečišćavanja otpadnih voda neophodno je da se potvrdi da su vrednosti u okviru regulatornih standarda.

Zamućenost vode je optičko svojstvo koje uzrokuje da se svetlost rasipa i apsorbuje, a ne da se prenosi. Rasipanje svetlosti koje prolazi kroz tečnost je prvenstveno uzrokovano prisutnim suspendovanim čvrstim materijama. Što je veća zamućenost, veća je i količina raspršene svetlosti. Čak i veoma čista tečnost će do određenog stepena raspršiti svetlost, jer nijedan rastvor neće imati nultu zamućenost.

ISO standard za merenje zamućenosti koristi infracrvenu talasnu dužinu svetlosti koja je izvan vidljivog spektra. Primarna prednost ISO metode u odnosu na EPA metodu je smanjenje smetnji u boji. EPA metoda koristi volframovu lampu koja proizvodi svetlost koja sadrži sve vidljive talasne dužine svetlosti koju vidimo kao belu. Rastvor koji je obojen biće adsorbovan komplementarnom talasnom dužinom svetlosti koja će uticati na očitavanje zamućenosti. Pošto je ISO metoda izvan vidljive talasne dužine svetlosti, boja u uzorku ne ometa merenje. USEPA preferira lampu od volframa jer obezbeđuje bolju preciznost pri niskim dometima i voda za piće ne bi trebalo da bude obojena. Zahtevi optičkog merača zamućenja prema ISO 7027 zavise od opsega merenja. Merenje difuznog zračenja je tipično za merenja zamućenosti niskog opsega (tj. vode za piće) sa merenjima izraženim kao formazin nefelometrijske jedinice (FNU).

Merenje slabljenja radijantnog fluksa je za visoko zamućene uzorke (tj. zagađena voda) i merenja su izražena kao jedinice slabljenja formazina (FAU). Kriterijumi dizajna za svaku metodu su:

Merenje difuznog zračenja za vodu niske zamućenosti (0 FNU do 40 FNU)

• Talasna dužina upadnog zračenja treba da bude 860 nm
• Ne sme biti odstupanja od paralelizma upadnog zračenja i konvergencija ne sme biti veća od 1,5o.
• Merni ugao, theta, između optičke ose upadnog zračenja i ose difuznog zračenja treba da bude 90o +/- 2,5o.
• Ugao otvora blende treba da bude između 20o i 30o u uzorku vode.



Measurement of attenuation of radiant flux for highly turbidity (40 FAU to 4000 FAU)

• The wavelength of the incident radiation shall be 860 nm
• The spectral bandwidth of the incident radiation shall be less than or equal to 60 nm
• There shall be no divergence from parallelism of the incident radiation and any convergence shall not exceed 2.5o.
• The measuring angle of the incident radiation and that of the diffuse radiation shall be 0o +/- 2.5o.
• The aperture angle should be between 10o and 20o in the water sample.

HI88713 ispunjava i premašuje kriterijume merača određene ISO 7027.



Glavne operacije



Svetlosni snop koji prolazi kroz uzorak se raspršuje u svim pravcima. Na intenzitet i obrazac rasejane svetlosti utiču mnoge varijable, kao što su talasna dužina upadne svetlosti, veličina i oblik čestica, indeks prelamanja i boja. Optički sistem HI88713 uključuje LED, detektor rasute svetlosti (90°) i detektor propuštenog svetla (180°). Koji se detektori koriste zasnivaju se na režimu merenja.

U opsegu turbidimetra bez odnosa, vrednosti NTU i FNU se izračunavaju iz signala na detektoru rasute svetlosti (90°).

U FAU režimu zamućenost se izračunava na osnovu signala koji stiže do detektora emitovanog svetla.

U opsegu odnosa turbidimetra, mikroprocesor instrumenta izračunava NTU vrednost i iz detektora rasute i propuštene svetlosti. Efikasan algoritam se koristi za ispravljanje i kompenzaciju smetnji boje.

Donja granica detekcije turbidimetra je određena zalutalom svetlošću koju detektuju senzori, ali nije izazvana rasipanjem svetlosti od suspendovanih čestica. Optički sistem HI88713 je dizajniran da ima veoma nisko rasuto svetlo, pružajući veoma precizne rezultate za uzorke niske zamućenosti.







Standardi HI88713-11 AMCO AEPA-1 obezbeđuju da se merenja mogu pratiti do primarnih referentnih materijala. Ovi standardi se koriste za kalibraciju i verifikaciju performansi merača zamućenja.

Isporučuje se sa sertifikatom o analizi

• Lot broj
• Datum isteka
• Standardne vrednosti @ 25 ^°C
• Referentni merač NIST sledljivi

Obezbeđeni kontejneri za skladištenje

• Svetlo nepropusno
• Štiti od slučajnog lomljenja





Specifikacija

Šifra	HI88713-02
Naziv proizvoda	ISO 7027 Precizni stolni merač zamućenja - HI88713
Potreban zahtev	Da
Opseg zamućenja	FNU režim
Rezolucija zamućenosti	FNU režim
Preciznost zamućenja	FNU režim
Ponovljivost zamućenja	±1% očitavanja ili 0,02 NTU (0,15 Nefelos; 0,01 EBC) koliko god je veće
Zalutala svetlost zamućenja	< 0.02 NTU (0.15 Nefelos; 0.01 EBC)
Kalibracija zamućenja	kalibracija u dve, tri, četiri ili pet tačaka
Metod merenja zamućenja	nefelometrijska metoda (90°) ili nefelometrijska metoda odnosa (90° & 180°), adaptacija USEPA metode 180.1 i Standardne metode 2130 B
Model merenja zamućenja	normalno, prosečno, kontinuirano
Izvor svetlosti zamućenja	IR LED
Detektor svetlosti zamućenja	silikonska fotoćelija
Očitavanje memorije	200 zapisa
Povezivanje	USB
Ekran	40 x 70 mm grafički LCD (64 x 128 piksela) sa pozadinskim osvetljenjem
Napajanje	12 VDC adapter (uključen)
Radna sredina	0 to 50°C (32 to 122°F), RH max 95% bez kondenzacije
Dimenzije	230 x 200 x 145 mm (9.0 x 7.9 x 5.7”)
Težina	2.5 kg (88 oz.)
Informacije za poručivanje	HI88713 se isporučuje sa kivetama za uzorke i poklopcima (6), kivetama za kalibraciju, silikonskim uljem, krpom za brisanje kiveta, adapterom za napajanje i uputstvom za upotrebu.
